正確理解無線電波的可視傳輸通道
無線電播，特別是微波傳輸是直線傳播，要求在接收和發射天線之間具有暢通的通道，也就是人們熟知的無線電波的可視傳輸通道。當設計在2.4Ghz ISM頻帶下運行的網絡時，有必要了解有關無線電波的可視傳輸通道的各項要求。

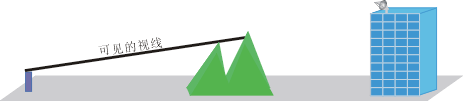

可視線是指兩點之間存在的直接自由空間通道。在晴天，通過雙筒望遠鏡可以輕易地確定：可見的視線是否存在于相隔數英里的兩點之間。要想得到暢通的視線，在兩點之間就不能有任何障礙。 通常情況下，這就意味著觀察點必須足夠高，以便觀察者能夠察看任何基于地面的障礙。
以下障礙可能會擋住可視鏈路：
? 地形特征，例如山脈等
? 地球曲率
? 建筑及其他人工地物
? 樹木
如果這些障礙中的任何一種足夠高，阻斷了端到端的觀察，也就沒有可見的視線。
能夠影響可見視線之障礙，同樣可以影響無線電波的可視傳輸通道。但我們也必須考慮電波傳播的菲涅耳效應。如果山脊或建筑等類似堅硬物體距離信號通道太近，就會損壞無線電波電信號或降低其強度。即使障礙物沒有遮掩住直接、可見的視線，損壞無線電波電信號或降低其強度這種情況也會發生。
無線電波波束的菲涅耳區是一個直接環繞在可見視線通路周圍的橢球區域。其厚度會因信號通路長度和信號頻率的不同而有變化。
正如上圖所示，當堅硬物體突入菲涅耳區內的信號通道時，銳邊衍射就會使部分信號偏轉，致使其到達接收天線的時間略微晚于直接信號。由于這些偏轉的信號與直接信號有相位差，所以它們會降低其功率或者將其完全抵消。如果樹木或其他“軟”物體突入菲涅耳區，它們就會削弱通過的信號（降低其強度）。簡而言之，盡管事實上你能夠看到一個位置，但這并不意味著你就能夠建立到該位置的優質無線微波電鏈路。
有幾種選擇可建立或改進無線電波的可視傳輸通道:
? 在現有結構上升高天線的安裝點
? 建造一個新結構，即無線電天線塔，塔高足以安裝天線
? 增加現有塔的高度
? 為天線另尋安裝點，例如建筑物或塔
? 砍伐引起電波傳播問題的樹木
